ロールコーターのメンテナンス方法

ロールコーターを安定して稼働させるには、使用後の清掃と定期的な点検が欠かせません。ロール表面に残った塗布液が硬化すると、汚れが落ちにくくなるだけでなく、塗工面に筋やムラが生じたり、膜厚が不均一になったりする原因になります。

点検が必要なのは、ロールだけではありません。ベアリングや軸、駆動部、液供給部、搬送部なども、稼働を重ねるうちに少しずつ摩耗・劣化します。本記事では、ロールコーターの主なメンテナンス箇所、使用後の清掃方法、日常点検・定期点検のポイント、異常が起きたときの対処法を解説します。

ロールコーターのメンテナンスが重要な理由

塗工品質を安定させるため

ロール表面に塗布液や異物が残っていると、基材へ液を均等に転写できず、塗工面に筋やムラが生じやすくなります。ロールの一部に汚れや摩耗が集中している場合は、幅方向の塗布量に差が出たり、同じ位置に繰り返し欠陥が現れたりすることもあります。

均一な塗工品質を保つには、ロールを清潔で正常な状態に維持することが重要です。完成品の不良だけを確認するのではなく、ロール表面や液供給部を日頃から点検しておくと、品質低下の兆候を早い段階で見つけやすくなります。

突発的な故障と生産停止を防ぐため

ベアリングや軸、チェーン、ギアなどの部品は、長期間使用するうちに少しずつ摩耗します。小さな異音や振動、回転のばらつきを放置すると、部品の破損やロールの停止につながり、予定外の修理や長時間の生産停止を招くおそれがあります。

日常点検で通常時との違いを把握し、必要に応じて給油や部品交換を行えば、大きな故障に進む前に対処できます。納期への影響を抑えるためにも、異常が起きてから修理するのではなく、故障を防ぐための保守を続けることが大切です。

ロールコーターを長く使用するため

ロールコーターにかかる負担は、使用する塗布液や稼働時間、設置環境によって異なります。清掃せずに塗布液を残したり、潤滑が不足した状態で運転を続けたりすると、ロール表面や駆動部の劣化が進み、本来より早く部品交換が必要になることがあります。

使用後の洗浄、定期的な給油、消耗品の交換を続けることで、装置への負担を抑えやすくなります。長く安定して使うには、不具合が起きたときだけ対応するのではなく、劣化の兆候を見ながら計画的に保守する必要があります。

使用後に行うロールコーターの清掃・洗浄

塗布液が硬化する前に洗浄する

塗布液は時間がたつほど固着しやすくなり、硬化した後では通常の洗浄で取り除けない場合があります。無理にこすったり削ったりするとロール表面を傷つけるおそれがあるため、運転終了後はできるだけ早く清掃を始めましょう。

塗布液が硬化する前に洗浄することが、ロールを傷つけず、効率よく汚れを落とすポイントです。作業終了時だけでなく、長時間運転を止めるときや液材を交換するときにも残留物を確認し、必要に応じて洗浄する運用を整えておきましょう。

塗布液に適した洗浄剤を使用する

洗浄剤は塗布液の種類だけでなく、ロール、シール、ホースなどの材質も考慮して選びます。汚れが落ちるからといって強い溶剤を使うと、ゴムや樹脂製の部品が膨張・変形したり、表面が変色・劣化したりすることがあります。

使用できる洗浄剤が分からない場合は、塗布液の安全データシートや装置の取扱説明書を確認し、メーカーへ問い合わせてください。複数の液材を扱う場合は、洗浄剤の取り違えを防ぐため、保管場所や表示方法を統一しておくことも大切です。

ロール表面を傷つけないように清掃する

硬化した塗布液を取り除くために、金属製のヘラや硬いブラシ、粗い研磨材を使用すると、ロール表面に細かな傷がつくことがあります。見た目には小さな傷でも、運転時には同じ位置に筋が繰り返し現れ、製品不良の原因になりかねません。

清掃には柔らかい布やメーカー指定の器具を使い、洗浄剤をなじませながら少しずつ汚れを落とします。強くこすらなければ除去できない場合は、無理に作業を続けず、ロールの再研磨や専門業者による洗浄を検討しましょう。

洗浄後は液残りや異物を確認する

洗浄後はロール表面だけでなく、端部、溝、液受け、配管、タンクなどに塗布液や洗浄剤が残っていないかを確認します。残留液が次に使用する塗布液へ混ざると、粘度や成分が変わり、塗工品質に影響することがあります。

清掃に使った布の繊維、ブラシの毛、工具の破片などが残っていないことも確認してください。水分や洗浄剤が残りやすい構造の場合は、十分に排液・乾燥させてから装置を組み立て、次回の運転に備えます。

日常点検で確認したいポイント

ロール表面の傷・摩耗・汚れ

運転の前後には、ロール表面に傷、へこみ、摩耗、塗布液の固着、異物の付着がないかを目視で確認します。塗工面の同じ位置に筋や欠けが繰り返し現れる場合は、対応する位置のロールに傷や汚れがある可能性があります。

異常を見つけたときは、その場で清掃するだけでなく、発生位置や状態を点検表へ記録しておきましょう。小さな変化でも継続して残しておけば、摩耗の進み方や不具合の再発傾向を把握しやすくなります。

異音・振動・回転状態

通常とは異なる音や振動は、ベアリングの劣化、軸の摩耗、固定部の緩み、駆動部品のずれなどを示していることがあります。日頃から正常時の音や振動を把握しておくと、小さな変化にも気づきやすくなります。

回転速度が安定しない、ロールが引っかかる、特定の速度で振動が強くなるといった症状がある場合は、運転を続けず原因を確認してください。異常が解消しないときは装置を停止し、メーカーや専門業者へ相談しましょう。

液漏れ・詰まり・塗布液の残留

タンク、ホース、配管、継ぎ目、ポンプ周辺は、液漏れやにじみが発生しやすい箇所です。わずかな漏れでも、放置すると床面の汚染や転倒事故、周辺部品の劣化につながるため、運転の前後に状態を確認してください。

塗布液の流れが弱い、供給量が安定しない、ポンプが空運転しているような音がする場合は、残量不足だけでなく、フィルター、配管、供給口の詰まりも考えられます。液の経路を順番に確認し、原因を切り分けましょう。

ボルトや固定部の緩み

ロールコーターは運転中に振動が続くため、ボルトやナット、カバー、ガイドなどの固定部が徐々に緩むことがあります。緩みを放置すると、部品の位置ずれや異音、振動の増加につながり、塗工条件が変わることもあります。

始業前点検や定期点検に固定部の確認を含め、必要に応じて増し締めを行いましょう。ただし、締めすぎると部品の変形や破損を招くため、メーカー指定の方法や締付条件に従ってください。

安全カバー・非常停止装置の動作

安全カバーやインターロックは、作業者が回転部や駆動部へ触れるのを防ぐための重要な設備です。カバーの破損やずれ、固定不良がないかを確認し、取り外したまま、または安全装置を無効にした状態で運転してはいけません。

非常停止ボタンやセンサーも、決められた周期で作動を確認します。押しても停止しない、解除しても復帰しないといった異常がある場合は、そのまま使用せず、原因を確認してから運転を再開してください。

定期的に行いたいメンテナンス

ベアリングや摺動部への給油・潤滑

ベアリングや摺動部の潤滑が不足すると、摩擦が大きくなり、異音や発熱、摩耗の進行につながります。メーカーが指定する潤滑剤を使い、決められた箇所へ適量を定期的に給油しましょう。

ただし、潤滑剤を必要以上に使うと、周囲へ飛散したり、塗布液に混入したりすることがあります。潤滑剤の種類、使用量、給油周期を点検表にまとめ、担当者による作業のばらつきを防いでください。

ロールの振れ・平行度・クリアランス確認

ロールに振れや傾きがあると、幅方向の塗布量に差が出たり、基材が片側へ寄ったりします。ロール間のクリアランスが均一でない場合も、膜厚を安定させるのが難しくなります。

これらの確認には、測定器や専門的な調整技術が必要になることがあります。日常点検で目立った異常が見つからないにもかかわらず塗工ムラが続く場合は、無理に調整せず、メーカーや専門業者へ測定を依頼しましょう。

駆動ベルト・チェーン・ギアの点検

駆動ベルト、チェーン、ギア、スプロケットは、ロールへ動力を伝える部品です。ベルトのひび割れや伸び、チェーンのたるみ、ギアの摩耗や欠けがあると、滑りや回転のずれが生じ、塗布量が安定しなくなることがあります。

外観だけでなく、運転時の動きや音も含めて状態を確認し、交換時期を過ぎた部品は計画的に取り替えます。劣化したまま使い続けると、突然の切断や破損によって、生産停止や周辺部品の損傷を招くおそれがあります。

消耗品と劣化部品の交換

シール、パッキン、フィルター、ホース、ドクターブレードなどは、使用とともに劣化する消耗品です。外観に大きな変化がなくても、密閉性やろ過性能、接触状態が落ちていることがあるため、使用期間や稼働時間をもとに交換時期を管理します。

故障してから部品を手配すると、生産を再開するまで時間がかかることがあります。交換頻度の高い部品は予備を確保し、交換日、交換理由、使用時間を記録しておくと、適切な交換周期を判断しやすくなります。

メーカーによる定期点検

社内の日常点検だけでは、装置内部の摩耗や電気・制御系統の異常まで把握できないことがあります。一定の周期でメーカーや専門業者による点検を受け、装置の精度と安全性を確認しましょう。

点検を依頼するときは、装置の使用年数、稼働時間、使用している塗布液、過去の修理履歴、最近発生した異常などを整理して伝えます。使用状況を詳しく共有することで、装置に合った点検や部品交換を提案してもらいやすくなります。

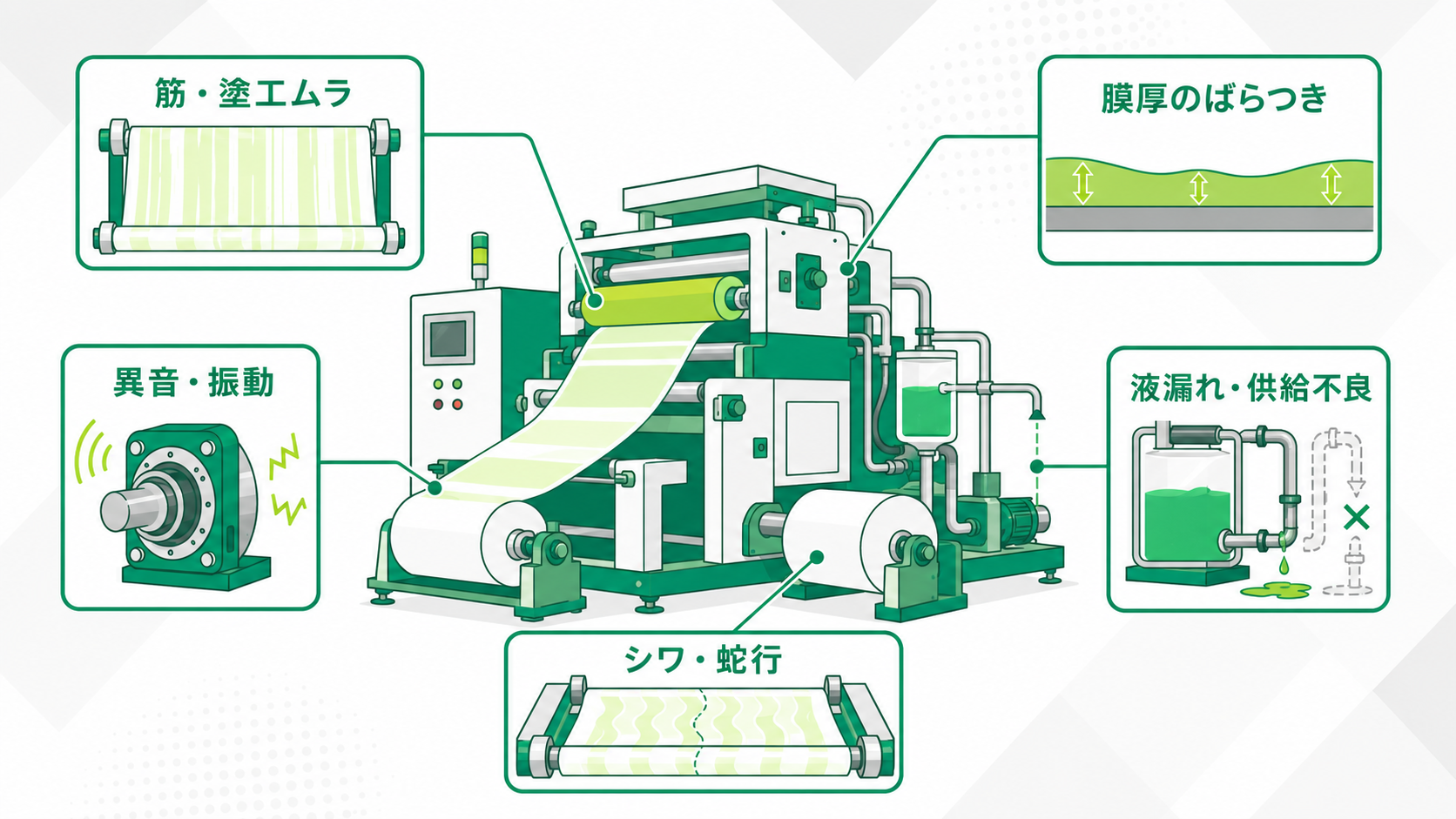

メンテナンス不足で発生しやすいトラブル

塗工面に筋やムラが発生する

塗工面の一定位置に筋が繰り返し現れる場合は、ロール表面の傷や付着物、ドクターブレードの欠け、異物の混入などが考えられます。幅方向に濃淡が出る場合は、ロールの平行度やクリアランス、液供給量の偏りも確認が必要です。

まずはロールと液供給部を清掃し、異物や硬化物がないかを目視で確認します。それでも改善しない場合は、ロールの摩耗や振れ、ブレードの接触状態など、通常の清掃では解決できない原因を調べましょう。

塗布量や膜厚が安定しない

塗布量や膜厚の変動には、ロール間隔、回転速度、塗布液の粘度・温度、供給量など、さまざまな条件が関係します。装置に異常がなくても、塗布液の状態や周囲の温度が変わることで、仕上がりが不安定になる場合があります。

原因を特定するには、膜厚だけでなく、運転速度、ロール設定、液温、粘度、供給量などもあわせて記録しておくことが大切です。正常時の条件と比べ、どの項目が変わったかを確認すると、原因を絞り込みやすくなります。

ロールから異音や振動が発生する

ロール周辺から異音や振動が発生している場合は、ベアリングの劣化、軸の摩耗、駆動部のずれ、固定部の緩みなどが考えられます。そのまま使い続けると摩耗が進み、ロールや周辺部品まで損傷することがあります。

普段と違う音や振動を感じたら、運転を続けず、安全に停止して状態を確認してください。原因を特定できない場合や、分解を伴う確認が必要な場合は、メーカーや専門業者へ相談しましょう。

塗布液が漏れる・供給されない

塗布液の漏れは、配管の緩み、ホースやシールの劣化、タンクの損傷、接続部のずれなどによって発生します。漏れた液が装置内部や床面へ広がると、部品の劣化や作業者の転倒につながるため、早めの対応が必要です。

塗布液が供給されない場合は、タンクの残量、バルブの開閉、ポンプの動作、フィルターや配管の詰まりを順番に確認します。ポンプを空運転させると故障するおそれがあるため、原因が分からないまま運転を続けないでください。

基材にシワや蛇行が発生する

基材にシワや蛇行が発生する場合は、搬送ローラーの汚れやずれ、左右の張力差、ロールの平行度不良、基材のセット位置などが関係していることがあります。塗工ロールだけを確認しても改善しないときは、搬送経路全体を点検しましょう。

基材の通り道に異物がないか、ガイドやローラーが均一に接触しているかを確認し、張力や位置設定を見直します。ローラーの摩耗や軸のずれが疑われる場合は、精度の確認や部品交換を専門業者へ依頼してください。

ロールコーターに異常があるときの対処方法

運転を停止して異常箇所を確認する

異音、異臭、強い振動、液漏れ、煙などを確認した場合は、無理に運転を続けず、速やかに装置を停止します。症状を確認するために動かし続けると、故障の範囲が広がったり、作業者がけがをしたりする危険があります。

停止後は、取扱説明書に従って電源、圧力、熱源などを遮断し、安全を確保してから状態を確認します。高温部や回転部が完全に停止する前に触れないようにし、必要に応じて周囲の作業者にも異常を共有してください。

清掃と設定の見直しで改善するか確認する

塗工ムラや供給不良は、ロール表面の汚れ、配管内の残留物、フィルターの詰まりなどによって発生することがあります。まずは安全な状態で清掃し、異物や硬化した塗布液を取り除いたうえで、症状が改善するかを確認します。

あわせて、ロール間隔、回転速度、液温、粘度、供給量、搬送張力などの設定値も確認してください。正常時の記録があれば比較し、条件の変更や操作ミスがなかったかを整理すると、原因を判断しやすくなります。

部品を無理に分解・調整しない

原因が分からないまま軸、ロール、ベアリング、電気部品などを分解すると、状態を悪化させたり、正確な位置に戻せなくなったりすることがあります。特にロールの平行度やクリアランスに関わる部分は、わずかなずれでも塗工品質に影響します。

取扱説明書に記載されていない作業や、専用工具・測定器が必要な作業は、社内で無理に行わないようにしましょう。作業者の安全を守るためにも、メーカーや装置の構造を理解している専門業者へ依頼してください。

メーカーや専門業者へ相談する

清掃や設定の見直しを行っても症状が改善しない場合は、メーカーや専門業者へ相談します。その際は、単に「動かない」「ムラが出る」と伝えるのではなく、症状が起きた状況を具体的に整理しておくことが大切です。

発生日時、異常の内容、異音や振動の有無、使用していた塗布液、運転条件、直前に行った作業、部品の交換履歴などを共有すると、原因調査が進みやすくなります。可能であれば、異常箇所の写真や動画も記録しておきましょう。

メンテナンス記録を残して故障を予防する

点検項目と実施周期を決める

メンテナンスを担当者の経験や判断だけに任せると、確認する箇所や実施頻度にばらつきが出ます。日常、週次、月次、年次などに分けて点検項目を整理し、誰が、いつ、どこを確認するのかを明確にしましょう。

点検表には、正常・異常の判定だけでなく、数値や状態、対応内容を記入できる欄を設けておくと便利です。作業漏れを防げるだけでなく、以前の状態と比較できるため、劣化の進行にも気づきやすくなります。

異音や塗工不良の発生状況を記録する

異音や塗工不良が発生したときは、症状だけでなく、発生日時、運転速度、塗布液、液温、粘度、基材などの条件も記録します。清掃や設定変更を行った場合は、その後に症状が改善したかどうかも残しておきましょう。

過去の記録を照らし合わせることで、特定の液材や速度で起こりやすい不具合、一定期間ごとに繰り返す異常などを把握できます。原因の特定やメーカーへの相談にも役立つため、できるだけ具体的に記録してください。

部品交換履歴と次回交換時期を管理する

消耗品や駆動部品を交換した際は、部品名、交換日、交換理由、使用時間、交換前の症状などを記録します。履歴を残しておけば、部品ごとの劣化傾向が分かり、次回の交換時期も予測しやすくなります。

メンテナンス記録を予防保全に活用することで、突発的な故障や部品不足を減らせます。交換頻度の高い部品は在庫数も管理し、必要なときにすぐ交換できる体制を整えておきましょう。

ロールコーターを安定稼働させるために

ロールコーターを安定して稼働させるには、使用後の速やかな洗浄、運転前後の日常点検、消耗品や駆動部品の定期交換を組み合わせる必要があります。ロール表面の汚れや傷、異音、振動、液漏れといった小さな変化を見逃さず、早めに対処することで、塗工不良や突発的な故障を防ぎやすくなります。

ただし、適切な清掃方法や点検周期は、装置の構造、ロールの材質、使用する塗布液、稼働条件によって異なります。取扱説明書やメーカーの指示を優先し、精密な調整、分解、研磨、電気系統の修理が必要な場合は、無理に自社で対応せず、メーカーや専門業者へ相談してください。
